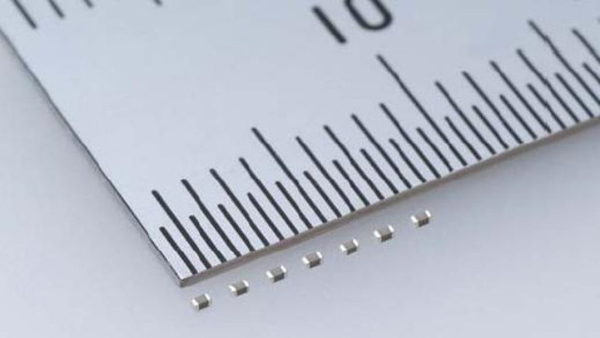

磁珠的功能主要是消除存在于传输线结构(电路)中的RF噪声,RF能量是叠加在直流传输电平上的沟通正弦波成分,直流成分是需要的有用信号。要消除这些不需要的信号能量,运用片式磁珠扮演高频电阻的人物(衰减器)。
磁珠有很高的电阻率和磁导率,他等效于电阻和电感串联,但电阻值和电感值都随频率变化。 他比普通的电感有更好的高频滤波特性,在高频时出现阻性,所以能在适当宽的频率范围内保持较高的阻抗,然后进步调频滤波作用。
作为电源滤波,能够运用电感。磁珠的电路符号便是电感但是类型上能够看出运用的是磁珠。在电路功能上,磁珠和电感是原理相同的,仅仅频率特性不同算了。
直流成分是需要的有用信号,而射频RF能量却是无用的电磁搅扰沿着线路传输和辐射(EMI)。要消除这些不需要的信号能量,运用片式磁珠扮演高频电阻的人物(衰减器),该器件答应直流信号通过,而滤除沟通信号。一般高频信号为30MHz以上,然而,低频信号也会受到片式磁珠的影响。磁珠有很高的电阻率和磁导率,等效于电阻和电感串联。
在电路中只要导线穿过它即可。高频电流在其中以热量方式散发,其等效电路为一个电感和一个电阻串联,两个组件的值都与磁珠的长度成份额。有的磁珠上有多个孔洞,用导线穿过可增加组件阻抗(穿过磁珠次数的平方)。铁氧体磁珠不仅可用于电源电路中滤除高频噪声(可用于直流和沟通输出),还可广泛应用于其它电路。
