我们知道比较常见的贴片电容品牌有日本村田(MuRata),AVX等,但是对于各种贴片电容的材质可能不太清楚,下面村田代理商深圳上美佳电子有限公司就几种贴片电容的材质做一个简单介绍.

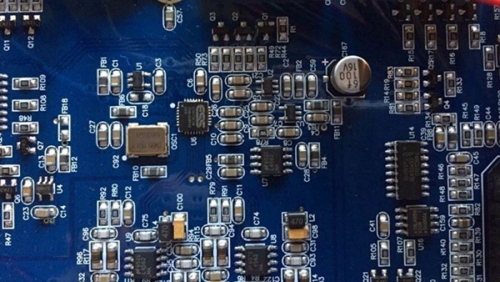

目前贴片电容主要有以下几种材质:
NPO
X7R
Z5U
Y5V
NPO电容器特点:
①它是一种很常用的具有温度补偿特性的单片陶瓷电容器,它的填充介质是由铷、钐和一些其它稀有氧化物组成的.
②它是电容量和介质损耗很稳定的电容器之一.
③随封装形式不同其电容量和介质损耗随频率变化的特性也不同,大封装尺寸的要比小封装尺寸的频率特性好
④NPO电容器可选取的容量范围如下表
封装 | DC=25V | DC=50V |
805 | 0.5-1000pF | 0.5-820pF |
1206 | 0.5-1200pF | 0.5-1800pF |
1210 | 560-5600pF | 560-2700pF |
2225 | 1000pF-0.033μF | 1000pF-0.018μF |
X7R电容器特点:
①它被称为温度稳定型的陶瓷电容器。当温度在-55℃到 125℃时其容量变化为15%,需要注意的是此时电容器容量变化是非线性的。
②它的主要特点是在相同的体积下电容量可以做的比较大。下表给出了X7R电容器可选取的容量范围。
封装 | DC=25V | DC=50V |
805 | 330pF-0.056μF | 330pF-0.012μF |
1206 | 1000pF-0.15μF | 1000pF-0.047μF |
1210 | 1000pF-0.22μF | 1000pF-0.1μF |
2225 | 0.01μF-1μF | 0.01μF-0.56μF |
Z5U电容器特点:
①称为”通用”陶瓷单片电容器,。它的电容量受环境和工作条件影响较大,它的老化率很大可达每10年下降5%。
②尽管它的容量不稳定,由于它具有小体积、等效串联电感(ESL)和等效串联电阻(ESR)低、良好的频率响应,使其具有广泛的应用范围。尤其是在退耦电路的应用中。下表给出了Z5U电容器的取值范围。
封装 | DC=25V | DC=50V |
805 | 0.01μF-0.12μF | 0.01μF-0.1μF |
1206 | 0.01μF-0.33μF | 0.01μF-0.27μF |
1210 | 0.01μF-0.68μF | 0.01μF-0.47μF |
2225 | 0.01μF-1μF | 0.01μF---1μF |
Y5V电容器特点:
①它是一种有一定温度限制的通用电容器,在-30℃到85℃范围内其容量变化可达 22%到-82%。
②它的高介电常数允许在较小的物理尺寸下制造出高达4.7μF电容器。
③它的取值范围如下表所示
封装 | DC=25V | DC=50V |
805 | 0.01μF-0.39μF | 0.01μF-0.1μF |
1206 | 0.01μF-1μF | 0.01μF-0.33μF |
1210 | 0.1μF-1.5μF | 0.01μF-0.47μF |
2225 | 0.68μF-2.2μF | 0.68μF-1.5μF |
以上就是几种贴片电容材质的介绍.
