开关电源电子电路的过渡过程不容忽略!

2021-07-27 15:33:51

在开关电子电路中,工作开关的通断阶段,电路中电流电压的变化,都是电路过渡过程的一部分,但为了分析简单,我们基本忽略了电路过渡过程。如果仔细分析开关电源电路,输出电路中的电流一般不是线性的或锯齿状的;输出电压不是矩形波或锯齿波,我们将它们视为矩形波或锯齿波,而是仅在特定条件或范围内,将它们的变化率或值视为平均值。



在有村田电感村田电容村田电阻的电路中,电路过渡过程中的电压和电流一般按指数函数曲线变化。正弦或余弦函数是指数函数的特例。在有过渡过程的电路中,不能简单地用正弦波电路的计算方法来分析,用傅立叶变换方法也很难分析出准确的结果。用微分方程来分析电路的跃迁过程是较好的方法。

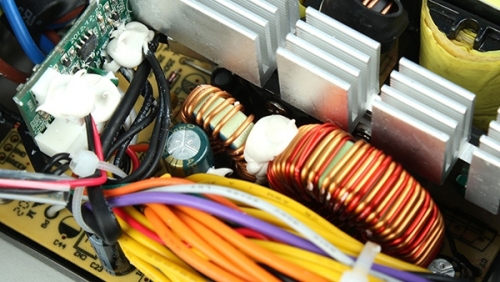

村田贴片电容


在电路的过渡过程中,必须考虑电压或电流的初始值。只有当初始值基本为0或趋于某个固定值时,才可以认为电路的过渡过程已经进入稳定状态,但严格来说,这种情况在开关电源电路中是不存在的。因为开关电源中的工作开关总是不断地在通断两种工作状态之间来回切换,占空比D一直在变化,不可能有一个稳定的值。但是,我们可以把开关电源当作一个特例,或者当开关电源电路中反复出现电压或电流的初始值时,就可以认为开关电源一直工作在稳定状态。
