大多数时候，教科书中出现的电路图和设计与我们在日常工作中完成的真实电路有很大的不同。电路设计并不容易，因为它需要对构成电路部分的每个元件有充分的了解，并且需要大量的实践才能实现“完美”的设计。但是，当您牢记并在电路设计中应用以下技术时，它们将有助于使您的电路看起来更专业，以高效率工作，并提高您的专业性。

1. 使用框图

这种技巧看似显而易见，但往往被自以为已经弄清楚所有要完成的工作的过度自信的人所忽视。根据您的需要准确描述电路的框图对于成功设计电路至关重要。在您开始工作之前，框图为您提供了一个大纲，它也为查看和检查您的电路的任何人提供了极好的参考。

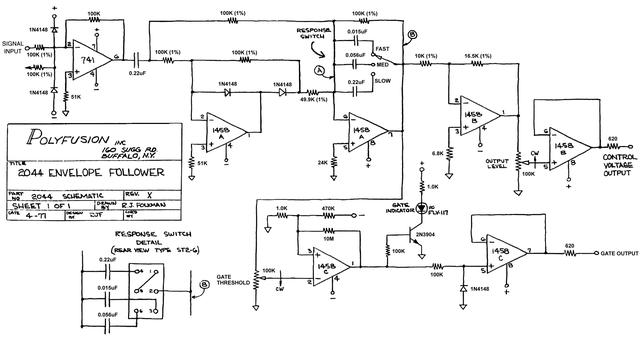

 图1：单个大示意图

2.每次休息

很多情况下，你在设计一个电路的时候可能不是一个人在做，所以花点时间把设计划分成功能块，每个块都有一个定义好的接口，你可以实现每个断路策略；参与设计电路设计教师可以专注于每个模块。这些块可以独立用于您当前正在处理的项目，也可以在将来重复用于不同的电路设计。通过这种方式，当事情进展不顺利时，您可以轻松地进行故障排除，因为您将能够确定是您造成的问题的哪一部分。

3.命名电路网络

确实，这一步可能会有疑问，但是确保在PCB上为每个网络命名并标记每个网络的用途可以在关键时刻为您提供很多帮助。当您必须调试或运行模拟时，它也很有用。网络命名让您知道在出现问题时从哪里开始。记住：使名称易于识别；使名称的含义一目了然。

4.做笔记

谈到电子设计，您的笔记就是您的灵丹妙药。记录开发过程的每一步，遇到的每一个坑，找到的每一个解决方案，以及与你的设计相关的任何其他内容是很重要的。请务必注意为什么为您的设计选择某些组件、逻辑表的样式以及设计电路时的任何特殊考虑。您的笔记可用于多种用途：

• 通过清楚地记录每个步骤，您可以“回放”并查看问题可能出在哪里，或者您可以进行更改以获得更有效的设计。

• 您可以使用和交叉参考以前项目的笔记，以更好地理解、实施更好的解决方案，并激发与您当前工作相关的更多灵感。

• 您可以帮助其他人解决他们的设计问题，并在以后需要时阅读他们的笔记。

5. 保持文字放置一致

如果你在图表上指定某些名称或做笔记，你会发现当你再看的时候很难弄清楚这些词是什么意思。在原理图上放置符号和名称时，请确保遵循命名过程。写注释时，不要在电路的某一部分水平书写，而应在所有其他部分垂直书写。尽量确保名字之间有一些空白，这样包括你在内的读者就不会感到困惑。不要害怕评论中的空格。事实上，留白有助于减少混合插图和文字所造成的混乱。这同样适用于速记命名。如果您想用缩写来表达任何内容，请尝试在下面添加“段落”以进行解释，或者确保它们易于识别。

6. 面向过程

不要削减你的脚并试图将你的计划和笔记压缩成一定数量的页面。你占据多少页并不重要；不要在原理图的质量上妥协。确保电路设计一致。这有助于提高可读性和更好的应用程序。电子电路设计没有捷径；这一切都取决于努力和努力的结果。

7. 保留标题

为原理图的每一页做一个标题，然后在每一页上提供更多的信息，这将使您受益。除了更具可读性之外，这还可以更轻松地索引您的原理图页面。这会在调试时带来好处：当你需要参考电路的某个部分，但你又忙得没时间翻阅每一页，不得不保存大脑记忆试图找到所需图表的位置——页面索引会有很大帮助。

8. 使连接器可见

您需要能够一次区分所有连接器。好的选择是使用引脚来表示原理图中的连接器。通过简单的连接器识别，您将一目了然
