陶瓷电容温度系数浅析:1类和2类电容有何差异?

您当前的位置 : 首 页 > 新闻资讯 > 行业新闻

陶瓷电容温度系数浅析:1类和2类电容有何差异?

2021-11-01 11:50:14

问:陶瓷电容的温度系数额定值

陶瓷电容可根据所用的电介质大致分为4种类別。3类和4类电容并未广泛使用,也没有标准化,因此本文只比较1类和2类电容的差异。

1类电容具有以下特性:

  • 线性温度系数:其电容量随温度呈线性变化。

  • 无电压依赖性:其电容量不依赖于所施加的电压。

  • 无老化:由于制造中使用的是顺电位材料,因此它们不会经历严重的老化过程。

  • 无电力损耗:与2类电容相比,1类电容的电损耗要低得多。

  • 用于高Q滤波器:鉴于上述特性,此类电容常被用于谐振电路、PLL和振荡器等应用中。

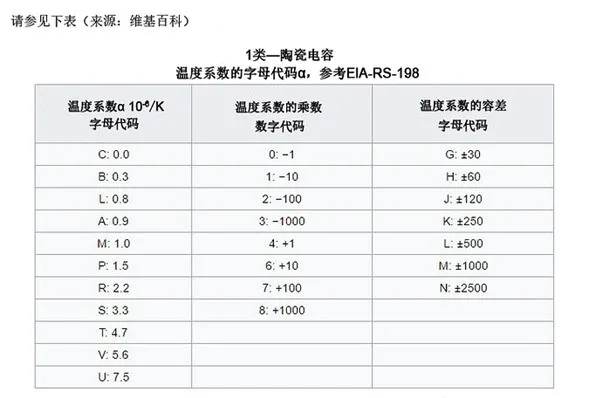

  • 高稳定性和精度:根据EIA RS-198标准,它们会使用3位数符号来表示其使用的电介质,如C0G。


1类电容的规格如上所示,可在+25℃至+85℃的固定温度范围内工作。

2类电容具有以下特性:

  • 非线性温度系数:其电容量随温度呈非线性变化。

  • 高电压依赖性:其电容量高度依赖于所施加的电压。

  • 存在老化:由于制造中使用的是铁电材料,因此它们会经历严重的老化过程。

  • 高电损耗:与1类电容相比,电损耗显著升高。

  • 高介电常数:由于介电常数较高,因此它们具有较高的体积效率。

  • 高电容值:由于介电常数较高,可以在诸如0201、0402、0603等小型器件外壳中实现大电容值。

  • 用于滤波应用:鉴于上述特性,它们常被用于旁路、耦合、解耦等应用中。

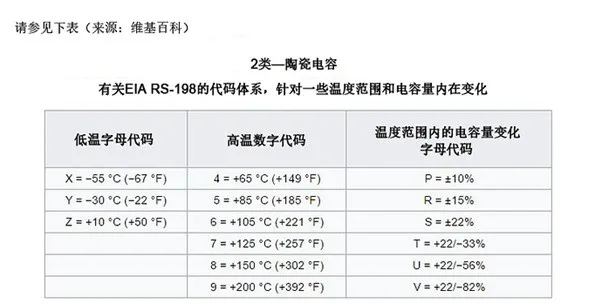

  • 低稳定性和精度: 根据EIA RS-198标准,它们会使用3位数符号来表示其使用的电介质,如X7R



因此,根据上表,当厂商表示这是X7R电容时,这意味着该电容的工作温度范围为-55 ℃至+125 ℃,并且电容量的变化不会超过其标称值的±15%。

同样,当厂商表示这是Y5V电容时,这意味着该电容的工作温度范围为-30℃到+85℃,并且电容量不会上升至其标称值的22%以上,也不会减少至其标称值的82%以下。
