村田高诱电系陶瓷电容器已经被广泛使用在各种电子产品上,因此对于了解它的各种特性非常有必要。今天村田代理就来谈谈它的老化特性。
村田高诱电系陶瓷电容器,主要构成成分为钛酸钡(BaTiO3)。本系列电容器具有静电容量随着时间的推移而变小的现象。这个现象就叫作静电容量的老化特性。
BaTiO3系是下图1所示的钙钛框形结构,在居里点以上温度时,就是这样的立方形。
图1:BaTiO3 系电容器的结晶构造
当 BaTiO3 陶瓷电容器加热到居里点以上时,晶体结构从四方晶系变为立方晶系。 当冷却到居里点温度以下时,晶体结构由立方晶系变为四方晶系。(图2)

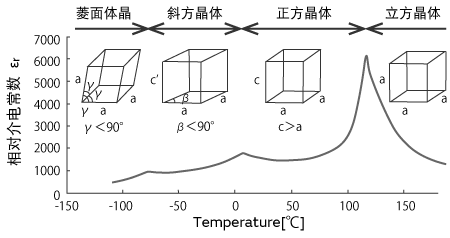

图2:随温度结晶构造及介电率的变化(BaTiO3系)
总之,结晶对的微细构造加热到居里点以上温度时,就能恢复到chuchang状态,老化也就再次开始。
由于老化减少的静电容量,在贵公司安装工程的加热过程可以恢复。

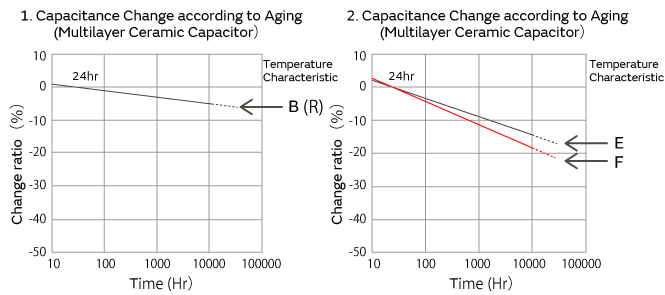

村田高诱电系的积层陶瓷电容器的静电容量,以经过125℃以上的热处理24小时后的值作为基准,与时间成对数关系直线性下降。请参考如下村田制品静电容量老化特性。
电话:0755-2383-2403
邮箱:sales@sanmega.com
传真:86-755-82971897-6095
网站:www.sanmega.com
地址:深圳市光明新区公明办事处上村社区元山工业区B区31栋首层
