将MLCC作为DC-DC转换器的输出电容器使用时会发生异常振动?

您当前的位置 : 首 页 > 新闻资讯 > 行业新闻

将MLCC作为DC-DC转换器的输出电容器使用时会发生异常振动?

2021-10-29 14:39:18

MLCC特点在于低ESR,但与铝电解电容器相比ESR过低,因此反而引起了DC-DC转换器输出电压不稳定,从而产生振动。

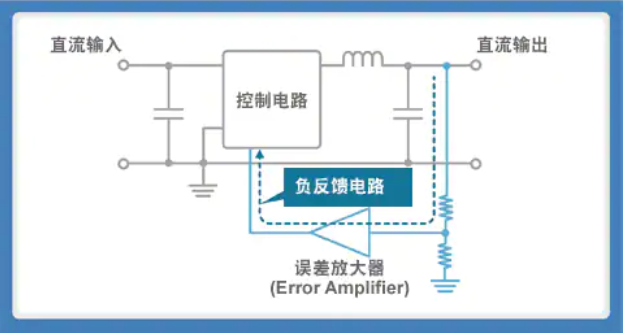

如右图所示,将DC-DC转换器的输出电压与标准电压相比,其误差部分通过误差放大器(Error Amplifier)发达后进行负反馈,从而得到一定的稳定直流电压。但平滑电路的电感器(L)与电容器(C)会引起信号的相位延迟。相位延迟接近180°时会变为正反馈状态,引起不稳定,从而产生振动。
