工程师必读！如何快速了解村田磁珠选型

一、磁珠介绍

村田磁珠属于EMI抑制元件，也属于噪声抑制滤波器。学名是片状铁氧体磁珠。其作用相当于电路中的电阻和电感串联，电阻和电感在电路中随着频率的变化而变化。但是，当高频通过时，它表现出阻力，从而起到过滤高频的滤波器的作用。

村田磁珠的主要原料为铁氧体，主要成分为铁镁合金或铁镍合金，外观呈灰黑色。

电路中的高频信号在通过铁氧体材料时会消耗大量的高频信号。正是由于铁氧体的高频消耗特性，磁珠在电路中起到阻隔高频和低频的作用。的作用。

2. 磁珠命名规则

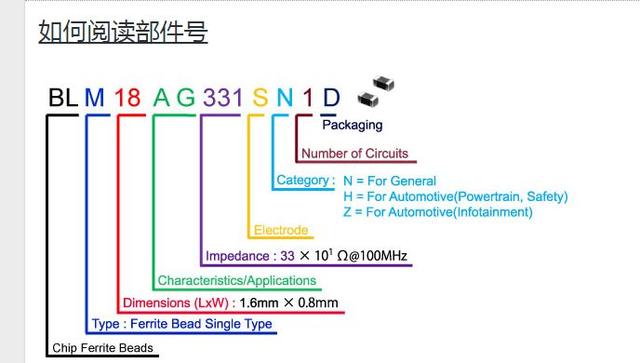

下图以型号BLM18AG331SN1D为例说明磁珠的命名规则

BLM18AG331SN1D

3、磁珠特性参数

(1)直流电阻DCResistance(mohm)：直流电流通过磁珠时磁珠的电阻值。

(2) 额定电流 RatedCurrent (mA)：表示磁珠正常工作时允许电流。

(3) 阻抗[Z]@100MHz(ohm)：指交流阻抗。

(4) 阻抗-频率特性：描述阻抗值随频率变化的曲线。

(5) 阻频特性：描述阻值随频率变化的曲线

(6) 感抗-频率特性：描述感抗随频率变化的曲线
