村田陶瓷电容的ESD特性

村田陶瓷电容有很多特点，而村田陶瓷电容也有很多特点。 今天，村田代理商就带您了解其ESD特性。

当人体和设备所携带的静电向整机和电子元件放电时，由于冲击电磁能的增加，产品必须具有一定的ESD耐受能力。 ESD电阻测试方法根据静电的模型分为HBM、MM、CDM三种。 我们将向您展示 HBM，它通常用作测试电容器 ESD 耐受性的方法。

HBM的ESD测试规范包括AEC-Q200-002和IEC61000-4-2等，因规范不同，HBM型号如下表所示。

AEC-Q200-002HBM的ESD测试电路和放电电流波形如图1和图2所示。

（一）开关2处于断开状态，开关1闭合，施加高压电源，充电电容（Cd）蓄电。

(ii) 开关1打开，开关2闭合，Cd中储存的电加到被测物的电容器(Cx)上进行测试。

图 2. 放电电流波形

根据AEC-Q200-002，HBM的ESD测试流程如图3所示，等级分类如表1所示。 按照图3流程进行测试，耐压等级分类如图3所示 表格1。

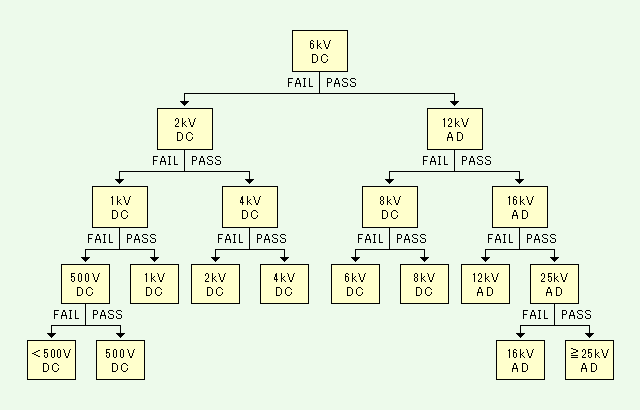

图3.HBM的ESD测试流程

表1.HBM的ESD测试流程

表1.HBM的ESD测试流程

                                                电容器静电容量与ESD耐性的关系

被测电容器的电容对电容器两端产生的电压有影响。

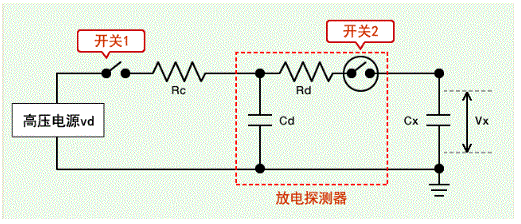

图 4 HBM ESD 测试电路

被测电容器的电容（Cx）与两端产生的电压（Vx）有如下关系。

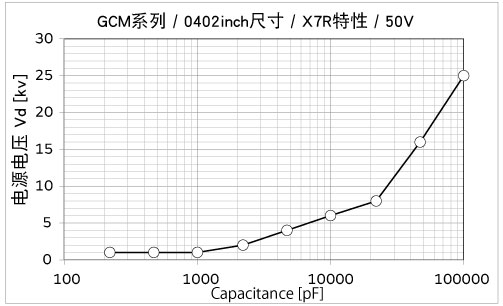

当电源电压（Vd）和充电电容的电容（Cd）一定时，被测电容的电容（Cx）越大，被测电容两端产生的电压（Vx）越小。 因此，被测电容器的电容量越大，ESD 电阻越大。

事实上，电介质的类型和厚度、耐压性能范围等设计差异也不同，并非都与上述趋势相同。
